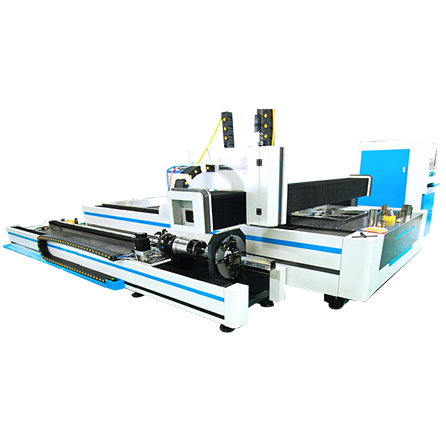

板管一体

2019-4-12

 ;

 ; 设备细节及简介

瑞士RAYTOOLS切割头

全铝铸造横梁

板体机身整体回火

标配导轨装甲



序号

名称

数量

原产地和制造商名称

激光器

1

光纤激光器

1套

武汉锐科/IPG

2

激光电源

外光路及切割头

1

专用激光切割头

1套

瑞士RAYTOOLS

机床主机

1

机床床身

1台

自主研发

2

X、Y轴齿轮齿条

1套

台湾YYC

3

直线导轨

1套

台湾上盈

4

伺服电机及驱动器

4套

日本安川/富士

5

减速机

3套

日本新宝

6

气路控制

1套

日本SMC

7

机床附件

1套

自主研发

数控及软件系统

1

数控系统(含控制软件)

1套

上海柏楚

标准附件

1

敞开式/交换工作台

1套

自主研发

2

除尘系统

1套

国内配套

3

精密冷水机组

1套

广州特域


切割样品加工效果图

钣金加工

锯片切割

广告字加工

零部件加工

眼镜架切割

工艺品加工


1.光纤激光切割机的优势

▶ 优良的光束质量:聚焦光斑更小,切割线条更精细,工作效率更高,加工质量更好;

▶ 较高的切割速度:是同等功率CO2激光切割机的2倍;

▶ 较高的稳定性:采用世界顶级的进口光纤激光器,性能稳定,关键部件使用寿命可达10万小时;

▶ 较高的电光转换效率:光纤激光切割机比CO2激光切割机电光转换效率高3倍,节能环保;

▶ 较低的使用成本:整机耗电量仅为同类CO2激光切割机的20-30%;

▶ 较低的维护成本:无激光器工作气体;光纤传输,无需反射镜片;可节约大量维护成本;

▶ 产品操作维护方便:光纤传输,无需调整光路;

▶ 较强的柔性导光效果:体积小巧,结构紧凑,易于柔性加工要求。


2.光纤激光切割机特点

▶ 尖端光纤激光技术与数字控制技术完美融合,代表着较先进的激光切割水平;

▶ 专业的激光切割机CNC控制系统,电脑操作,能够保证切割质量,使切割工作更方便,操作更为简单; ;

▶ 机床龙门式结构,高阻尼床身,刚性好,能承受较高的速度及加速度;

▶ 交换工作台配置,缩短待机时间,有效提高工作效率30%以上;

▶ 该机型采用进口交流伺服系统驱动及进口传动系统,机床运动机构采用进口齿轮齿条传动,直线导轨导向,保证设备的高速度、高精度、高可靠性;

▶ 齿条及导轨采用全密封防护装置,防止无油摩擦运动及粉尘的污染,提高了传动件的使用寿命、保证机床运动的精度;

▶ 激光切割头配置进口电容非接触式高度跟踪系统,反应灵敏、准确,避免切割头与加工板材碰撞,并能保证切割焦点位置,保证切割质量稳定;

▶ 激光切割头可承受2.0Mpa气体压力,高压气路设备,提高了对不锈钢等难割材料的切割能力;

▶ 机床具有自动分区排烟系统,排烟效果好,污染小;

▶ 占地面积小,系统高度集成,操作、维护方便,满足24小时工业生产需要;


3.适用材料范围:

主要用于切割碳钢、硅钢、不锈钢、铝合金、钛合金、镀锌板、酸洗板、镀铝锌板、铜等多种金属材料的切割。


4.行业应用

应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、粮食机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工等各种制造加工行业。

1、采用武汉锐科光纤激光器和激光电源

我公司光纤激光切割机均采用我国较先进的激光器,其性能稳定、产品整体质量得到安全保障。

光纤激光器是国际上新发展的一种新型光纤激光器,它具有散热面积大、光束质量好、体积小巧等优点,同体积庞大的气体激光器和固体激光器相比具有明显的优势,已逐渐发展成为高精度激光加工、激光雷达系统、空间技术、激光医学等领域中的重要候选者。


主要特点

▶ 优良的光束质量(BPP)

▶ 全功率范围内恒定的BPP

▶ 使用长焦距依然可以获得很小的光斑

▶ 电光转换效率>;30%

▶ 免维护运行

▶ 模块化设计,“即插即用”

▶ 外形小巧,安装方便

▶ 泵浦源使用寿命>;10万小时

▶ 集成光-光耦合器,或光闸

▶ 精确的光束质量,具有很小的发散角

▶ 无以伦比的产品寿命

采用单芯结半导体泵浦激光器作为光纤激光器的泵浦源,全光纤激光器将具备长寿命的特点,因此,武汉锐科光纤激光器的较低使用寿命都已经超过十万小时。

▶ 较低的电耗,产品免维护


a、节水节电节成本

光纤激光器具有优异的热性能,电光效率较高,节水节电,尤其重要的是可长期免维护使用,可节约大量维护经费和时间,提高工作效率。


b、价格低

光纤激光器的光路全部由光纤和光纤元件构成,除光路部分外,半导体泵浦激光器是构成光纤激光器成本的主要部分。武汉锐科具有半导体激光模块生产线,可自主研制、开发和生产单芯结半导体模块,可以比我们的竞争对手低的价格销售。


2、光纤专用激光切割头及自动跟踪系统

配置原装进口的光纤专用激光切割头与电容非接触式自动跟踪系统,可以自动调整较佳的焦距,保证整板较佳的切割效果,避免了材料不平整时,焦距变化问题引起的材料报废。

由于该切割头配有非接触传感装置,在系统的控制下,能够实现稳定的Z轴浮动功能,直接消除了板材不平对切割质量的影响,使数控激光切割机具有很高的切割成品率。


3、机床系统:

采用移动式龙门结构,能保持长时间良好的稳定性、抗震性;横梁整体经过专业大型企业专业制造、二次时效处理、大型龙门铣床精密加工,保证了机床的刚性和稳定性,动态性能佳。设备精度高、刚性好,运行平稳。

机床底座:经过专业大型企业专业制造、二次时效处理、大型龙门铣床精密加工,这些设计和加工手段确保机床具有优良的抗震性、高刚性和稳定性。

排渣系统:床身下部装有分区收集器,能自动清除生产过程中的废料及收集小的零件。

除尘系统:工作台采用工业集尘器连接,灵活方便,就地集尘,就地处理,采用大功率涡轮风机,吸力强劲,能有效地保证空气的洁净度,确保生产环境干净整洁。内部附有吸音材料,降噪效果明显,不用担心噪音干扰。


4、传动系统:

采用原装进口的齿轮齿条传动,双边直线导轨导向;并且采用了原装进口的伺服电机驱动系统,并采用上海交大研发数控系统,其控制具有稳定性更强,兼容性更好等特点,以确保其高速运动状态下的机床精度。


5、红光指示:

光纤激光切割机配有红光准直仪,可以帮助操作者校准激光切割头在板材上的任意位置。


6、冷却系统:

光纤激光器配套水冷系统,制冷机组的温度以数字表显示,水温超过规定温度时制冷机组将自动制冷,水温低于规定温度时制冷机组将自动停止制冷,具有电加热功能。

光纤激光切割机的水路系统主要包括两部分:一部分是冷却水从冷水机组出来后,分两路进入激光器,一路进入激光器主机部分,对其进行冷却;一路进入激光器电控箱部分,对其进行冷却;循环后回到冷水机。


需方配置需求:

1. ;需方自备好电源:AC380/50HZ/100A,±5%,需配空气压缩机稳压电源;

2. ;需方自备好气源:氧气或氮气或压缩空气,需向正规气体公司购买气体,确保气体质量;

3. ;需方自备好水源:需正规纯净水。


设备安装使用环境说明:

1、光纤激光器环境要求:温度在15-35℃,相对湿度低于85%。

2、现场配电柜:380V,50Hz,三相四线,带短路保护等。

3、设备应安装专用接地,其接地电阻不超过4Ω。

4、提供必要的起重设备及人员。

5、提供设备现场调试所需材料如钢板等。

6、提供调试人员临时出入证。

7、激光切割设备正常工作所需的辅助条件:

(1)切割辅助气体(N2、O2);

(2)无水无油的压缩空气供给系统。

8、设备空间及地基要求:地基为混凝土,较小厚度为300 mm;地基周围无震源或设置减震槽。


服务承诺

公司坚持以客户为中心,为贵公司提供完善的安装、调试、培训、维修等售前和售后服务。


1.售前服务

签订合同前,公司为客户提供各种生产工艺方案,提供激光设备的技术咨询、样品试样,设备选型、技术及价格方面的咨询等服务。

我公司诚挚欢迎客户莅临我公司现场考察,公司配备专门的接待人员,为客户提供餐饮、交通等便利条件。


2. 售中服务

我公司依据合同,免费在规定的时间内将设备安全运往用户指定的安装地点,并派技术服务工程师现场安装。在用户安装调试条件基本具备的情况下,技术服务工程师将在1-2天时间内把机器安装调试完毕供用户使用,保证安装调试现场环境整齐、干净、有序。

我公司提供免费技术培训,安装调试完毕后,在买方现场或卖方国内培训维修中心对买方操作人员进行3-7天的技术培训,直至操作人员达到基本正常使用该设备为止,主要的培训内容如下:

开关机操作规程培训;

面板及控制参数的意义,参数选择范围的培训;

切割控制软件操作培训;

机器的基本清洁处理和保养;

常见硬件故障处理;

操作中应注意的问题;

除此之外还为用户提供其所生产产品的相关技术支持。


3.售后服务

为客户提供全方面的售后服务工作,我公司承诺:

设备整机免费保修一年,终身维护。

客户服务的响应时间在12小时之内。

当设备保修期满后,终身提供维修服务。

保修期满后仍提供广泛的软硬件支持,终身享受免费升级。
